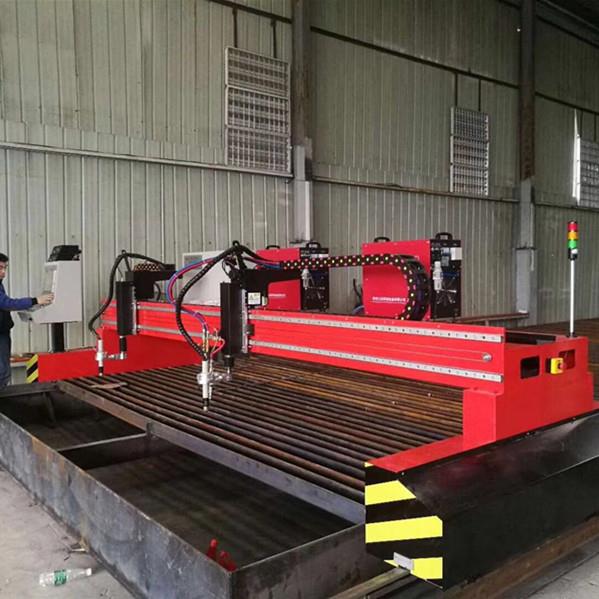

Máquina de corte por plasma tipo pórtico tipo pórtico medio MS-GM.by Meisar CNC es la máquina de corte por plasma CNC más clásica, dependiendo de la serie de pórtico intermedio. También está disponible para adoptar el corte por llama CNC tanto. Proporciona las soluciones de corte CNC de lámina de metal más eficientes. .
Estructura avanzada
1. Viga transversal: adopta la estructura de soldadura de la caja, el material utiliza una placa de acero estándar nacional de 8 mm después del corte por láser, la superficie superior del bastidor y la parte posterior utilizan la máquina dobladora para romper en un arco de 90 grados, esto aumenta enormemente la rigidez de la viga de la máquina, se alarga la vida útil. La parte frontal del bastidor es con una placa de acero de 18 mm después de soldar con autógena toda la superficie de la cepilladora, reduce en gran medida la deformación total de la máquina, mejora la precisión de la maquinaria, toda la máquina se realiza mediante tratamiento térmico para eliminar el estrés, Con buena rigidez, no deformación, alta precisión, peso ligero, pequeñas características de inercia.
2. Bastidor de transmisión longitudinal (bastidor de soporte): los dos extremos están equipados con una rueda de guía horizontal, que puede ajustar el grado de sujeción de la excéntrica en la parte inferior del bastidor de la unidad, para mantener toda la máquina en una dirección estable en El movimiento. Equipado con colectores de polvo de la pista, en cualquier momento para raspar los residuos acumulados en la superficie de la guía.
3.longitudinal y transmisión transversal: todos tienen una cremallera de engranajes de precisión para conducir. Riel de guía cruzada que usa una placa de guía estirada en frío de precisión, la guía longitudinal es riel tipo riel a través del procesamiento de precisión, el dispositivo de desaceleración usa un reductor de engranajes de precisión importado de Taiwán Para garantizar la calidad de corte durante el mismo corte.
RFQ: ¿Cuántos pórticos fabricas?
R: Producimos principalmente tres tipos de máquinas de corte por gncn y cnc para plasma y de corte por llama:
Pórtico medio, tamaño de haz normal 3.0-3.5m.
Pórtico grande, tamaño de haz normal 4.0-5.0m.
Pórtico pesado, haz normal de tamaño 4.0-8.0m.
RFQ: ¿Qué deberíamos preparar los compradores en el sitio?
El comprador prepara:
PlaceSitio de la sala de máquinas, fuente de alimentación como requisito de la máquina.
② (Barra de flujo de gas a alta presión a) Gas combustible y oxígeno y compresor de aire para generador de plasma.
Computer Computadora de oficina para programación (Windows XP, Windows7, sobre AutoCAD2002 y disco U).
ToolMedida de herramientas y herramientas de instalación, materiales de construcción.
MaterialMaterial de comisionamiento e inspección.
¿Por qué seleccionar Meisar CNC?
¡High End! ¡Profesional! ¡Crea 100 veces el valor para ti!
Parámetro Outlook
Medidor de plasma CNC de pórtico medio Cortador de combustible MS - GM.3080HD | |
Ancho de haz (eje X) | 3m (se puede ampliar) |
Longitud del riel (eje Y) | 8m (se puede alargar) |
Ancho de corte efectivo | 2.2m (2.4m para una sola antorcha) |
Longitud de corte efectivo | 6,5 m |
Modo de corte | Plasma (Se puede añadir el corte de llama). |
Material de corte | Aleación de acero inoxidable al carbono, aluminio, zinc, etc. |
Grosor de corte de llama | 5-300mm |
Espesor de corte de plasma | Dependiendo del generador de plasma NC |
Velocidad cortante | 0-6500mm por minuto |
Objeto opcional | Plasma extra / cabezal de corte de llama |
Panasonic Panasonic Servo | |
Generador de plasma NC | |
