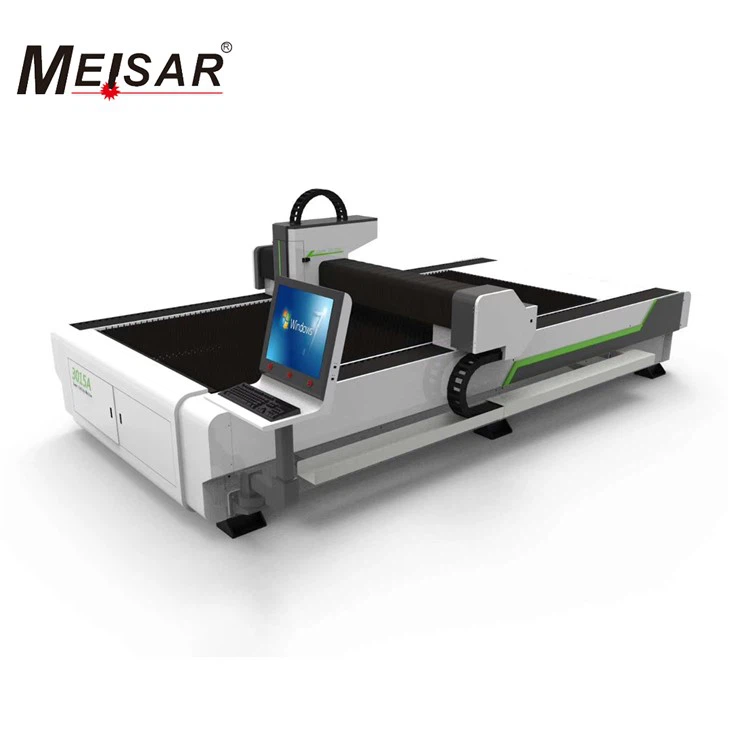

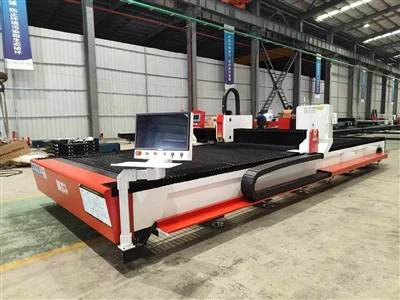

Máquina de corte CNC por láser de fibra de tipo abierto

Máquina cortadora CNC con láser de fibra de tipo abierto adecuada para los requisitos:

Rango de ancho de corte: 1,5-2 m

Rango de longitud de corte: 3-6 m

Fuente láser: 3000w o más, como 3000W, 6000W



Características y especificaciones de la máquina cortadora CNC con láser de fibra de tipo abierto:

Las máquinas de corte por láser de fibra de tipo abierto están diseñadas para brindar flexibilidad y accesibilidad, ideales para el procesamiento de materiales pesados ​​o de gran formato-. A continuación se muestran las especificaciones técnicas típicas delmodelo de tipo abierto(común en aplicaciones industriales):

1. Parámetros técnicos básicos

Artículo	Parámetro
Potencia del láser	Raycus o MAX 3000W, 6000W (láser de fibra monomodo-o multimodo-)
Longitud de onda láser	1,06 μm (estándar para láseres de fibra)
Tamaño de la mesa de trabajo	3000 mm × 1500 mm (no más de 10 m × 2,5 m)
Velocidad máxima de corte	Hasta 100 m/min (varía según el espesor del material)
Precisión de posicionamiento	±0,03 mm
Precisión de posicionamiento repetido	±0,02 mm
Sistema de enfriamiento	Refrigeración por agua (consumo de energía de 22 KW)
Sistema de control	Cypcut/FSCUT (interfaz CNC-fácil de usar)
Transmisión	Pórtico de doble-accionamiento (servomotores + guías lineales)



2. Capacidades de corte por material

Material	Espesor máximo	Velocidad de corte típica (ejemplo)
Acero carbono	25–30 mm	0,2–10 m/min (varía según el espesor)
Acero inoxidable	15-20 mm	0,2 a 6 m/min
Aluminio	12-20 mm	0,2–43 m/min (grosor de 3 mm: ~43 m/min)
Cobre/Latón	10-12 mm	0,2–35 m/min



3. Características clave

Abrir espacio de trabajo: Sin recinto, lo que permite una fácil carga/descarga de materiales grandes o pesados.

Alta flexibilidad: Compatible con sistemas de carga automatizados (cintas transportadoras) para producción en masa.

Costo-Efectivo: Menor inversión inicial en comparación con los modelos adjuntos, adecuado para pequeñas-y-medianas empresas.

Accesibilidad de mantenimiento: La estructura abierta simplifica la inspección y reparación de componentes.



4. Notas operativas

Seguridad: Requiere medidas de seguridad adicionales (p. ej., barreras de seguridad láser, sistemas de extracción de humos) debido al diseño abierto.

Cumplimiento ambiental: Debe integrar sistemas de extracción externos para gestionar humos y polvo.

Eficiencia: Optimizado para corte de alta-velocidad de materiales de espesor-delgado-medio (1 a 20 mm), con presión de gas ajustable (nitrógeno/oxígeno/aire) para diferentes materiales.

Esta especificación equilibra potencia, precisión y adaptabilidad, lo que la convierte en una opción versátil para la industria de fabricación de metales, automoción y aeroespacial.



Ventajas de la máquina de corte CNC por láser de fibra de tipo abierto CNC Hubei Meisar MS-FL

1. Marco de pórtico láser de aluminio para aviación de tercera generación

Está fabricado con estándares aeroespaciales y formado por moldeo por extrusión en prensa de 4300 toneladas. Después del tratamiento de envejecimiento, su resistencia puede alcanzar 6061 T6, que es la resistencia más fuerte de todos los pórticos.

El aluminio de aviación tiene muchas ventajas, como buena tenacidad, peso ligero, resistencia a la corrosión, anti-oxidación, baja densidad y aumenta considerablemente la velocidad de procesamiento.



2. El lecho soldado de tubo rectangular segmentado

La estructura interna de la cama adopta la estructura de panal de metal aeronáutico, que está soldada por varios tubos rectangulares.

Se disponen refuerzos dentro de los tubos para aumentar la resistencia y la resistencia a la tracción de la cama, y ​​también aumenta la resistencia y estabilidad del riel guía para evitar eficazmente la deformación de la cama.

Alta resistencia, estabilidad, resistencia a la tracción, asegurando 20 años de uso sin distorsión;

El espesor de la pared del tubo rectangular es de 10 mm y pesa 4500 kg.

3. Cabezal de corte súper láser

• 1. Puede enfocarse automáticamente.

• Sin enfoque manual El software ajusta automáticamente la lente de enfoque para realizar placas de perforación y corte automáticas de diferentes espesores.

• La velocidad de ajuste automático de la lente de enfoque es diez veces mayor que la del ajuste manual.

• Mayor rango de ajuste. Rango de ajuste -10 mm ~ +10 mm, precisión 0,01 mm, adecuado para diferentes tipos de placas de 0 ~ 20 mm.
• Larga vida útil La lente colimadora y la lente de enfoque tienen un disipador de calor con refrigeración por agua-que reduce la temperatura del cabezal de corte para mejorar su vida útil.



4. Componentes estables

Máquina de corte CNC por láser de fibra de tipo abierto Hubei Meisar CNC MS-FLEstá equipado con cremallera Atlanta alemana, motor Yaskawa japonés y reductora Neugart alemana. La precisión de posicionamiento de la máquina herramienta puede ser de 0,02 mm y la aceleración de corte es de 1,5 G. La vida laboral es de hasta 10 años.



5. Sistema de Gestión de Calidad

Hubei Meisar CNC es uno de los mayores proveedores de equipos de corte en el centro de China. La empresa se dedica principalmente a máquinas de corte por láser CNC, máquinas de corte por plasma CNC, máquinas de corte de tubos/tubos CNC, etc. Hubei Meisar CNC tiene 14 años de historia y presta servicios en más de 80 países y regiones. Hubei Meisar CNC tiene un estricto sistema de control de calidad y un equipo de gestión de calidad. Cumplir estrictamente con los estándares generales de la industria y las directrices de la empresa. Implemente un monitoreo de calidad desde todos los aspectos de I+D, producción y posventa-de equipos láser, para garantizar que cada dispositivo pueda cumplir con los requisitos del cliente.

Para cada parte de la máquina, Hubei Meisar CNC controla estrictamente la calidad.

No solo se exigirá a los proveedores que proporcionen informes de inspección de calidad, sino que también se llevará a cabo un estricto control de calidad cuando las piezas estén en fábrica.

Prueba de fuente láser	Prueba de cabezal láser	Detección de vía cuadrada	Detección de bastidores	Pruebas de motor/reductor
El ancho, la frecuencia de repetición y la potencia máxima del pulso láser se detectan mediante detectores fotoeléctricos y un osciloscopio.	Prueba de estabilidad y prueba de envejecimiento del cabezal láser.	Probar la planitud y rectitud de la vía para garantizar que la máquina funcione sin problemas.	Se prueba principalmente la precisión y la coherencia entre el engranaje y la cremallera.	Ajustaremos la idoneidad de la máquina mediante experimentos vacíos continuos.

6. Control de procesos

El proceso de ensamblaje de la máquina también afectará la sensación del cliente al usar la máquina. Por lo tanto, en el proceso de ensamblaje de la máquina, Hubei Meisar CNC desde la bancada de la máquina más básica hasta el ensamblaje final de toda la máquina sigue estrictamente el estándar de gestión de calidad.

Soldadura de bancada de máquina	Fresado de pórtico	Montaje en bastidor guía	Instalación de otras piezas de hardware
El marco de la cama está soldado con un cuadrado de 10 mm de espesor y alta resistencia.	Meisar CNC dispone de su propio fresado tipo pórtico.	La rectitud de la cremallera guía está garantizada mediante el uso de un colimador láser.	Instalamos el motorreductor estrictamente de acuerdo con el proceso de producción estándar y el estándar.

7. Inspección previa-a la entrega

La máquina aceptará una serie de pruebas de calidad, respectivamente, desde el rendimiento, la estabilidad, el ajuste, la practicidad y otros aspectos de consideración, por incumplimiento -de la parte estándar de los arreglos de depuración y mantenimiento, para garantizar que en la fábrica final, la máquina esté en las mejores condiciones.

Informe de inspección	Toda la máquina está equipada con una carga-Prueba gratuita	Prueba de corte de material	embalaje de la máquina
Cada componente de la máquina, cada rendimiento, cada parámetro se prueba cuidadosamente.	Garantice la precisión del corte mediante la verificación del interferómetro láser y pruebas de 24 horas, y asegúrese de que la máquina esté en las mejores condiciones.	Antes de la entrega, se cortarán diferentes materiales metálicos, se observará el efecto de corte y luego se ajustarán según las necesidades.	El equipo láser requiere múltiples medidas de protección durante el proceso de embalaje para garantizar que cada componente no se vea afectado por la colisión.
