Tipos de máquinas de corte por plasma de tubos portátiles, ¿cuáles son los tipos de máquinas de corte por plasma de tubos portátiles?
Por Nivel de automatización del control, existen:
1. Máquinas cortadoras por plasma de tubos manuales
- El principio de funcionamiento de la máquina cortadora de tubos de plasma manual es que se utiliza manualmente un arco de plasma para fundir el tubo de metal en el punto de corte y, al mismo tiempo, un gas de alta-velocidad elimina el material fundido del tubo, logrando así un corte de tubo rápido y preciso. Este proceso y operación dependen completamente de la operación manual.
- La máquina cortadora por plasma de tubos manual está diseñada poniendo énfasis en la facilidad de operación. Por lo general, viene con accesorios o rodillos ajustables manualmente que pueden sujetar de forma segura tuberías de diferentes diámetros, lo que garantiza un funcionamiento estable y resultados de corte consistentes. El método de operación manual permite al operador controlar la velocidad y el ángulo de corte, lo que permite un corte personalizado que cumple con los requisitos específicos del proyecto.
- Además, se afirma que este dispositivo es compacto y portátil, lo que permite a los operadores transportarlo y utilizarlo cómodamente en diferentes lugares.
- En conclusión, la máquina de corte por plasma de tubos manual portátil es una solución de corte confiable,{0}}rentable y versátil que permite a los profesionales completar diversas tareas con precisión y confianza limitadas.Sin embargo, depender únicamente de los operadores conduce a una baja eficiencia operativa y a una mano de obra deficiente.
2. Máquinas de corte por plasma de tubos semi-automáticas
Esta máquina cortadora por plasma de tubos se deslizará sobre los tubos y enviará la información de ubicación de precisión al sistema de control, y luego seguirá la línea de corte inmediatamente. Este método de corte es diferente del método de corte de línea de intersección de tuberías de la máquina cortadora por plasma de tubos manual tradicional.
La exclusiva máquina cortadora por plasma de tubos semi-automática y portátil se puede utilizar en fábrica y en-sitio, y es casi adecuada para tubos de gran diámetro (más de 200 mm) con diferentes tamaños. Su precisión de corte podría alcanzar 1 mm con un programa integrado-y una interfaz de entrada parametrizada. Toda la máquina es delicada y puede operarse, entregarse y almacenarse fácilmente. Además, el programa se puede actualizar. No es necesario importar CAD, interfaz de entrada parametrizada, una persona puede operarlo, completar bases de modelos y brindar un servicio personalizado de modelos.
3. Máquinas cortadoras por plasma de tubos CNC totalmente automáticas/portátiles
Estos son sistemas-controlados por computadora que se utilizan en producción de alto-volumen. Pueden cargar tuberías de forma automática o manual, cortar formas complejas (como ingletes, agujeros y muescas) y descargar piezas terminadas con una mínima intervención humana.
Características:Alta velocidad, precisión excepcional y repetibilidad. Ideal para la fabricación de acero automotriz, aeroespacial y estructural.
Requisitos de corte de la máquina cortadora por plasma de tubos portátiles:
- Rango de diámetro de tubería: 30–300 mm
- Materiales de tubería compatibles: acero dulce, acero al carbono, acero inoxidable, tubería de aluminio, tubería de cobre y tubería de aleación.
- Rango de longitud de tubería: 3000–12 000 mm (longitudes personalizadas disponibles a pedido)
- Tubo redondo, sin necesidad de corte en bisel.
Máquina de corte por plasma de tubos portátil MS-TP

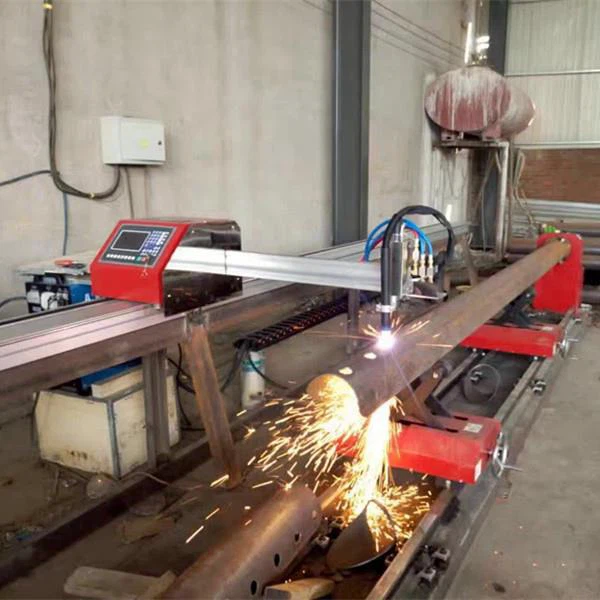

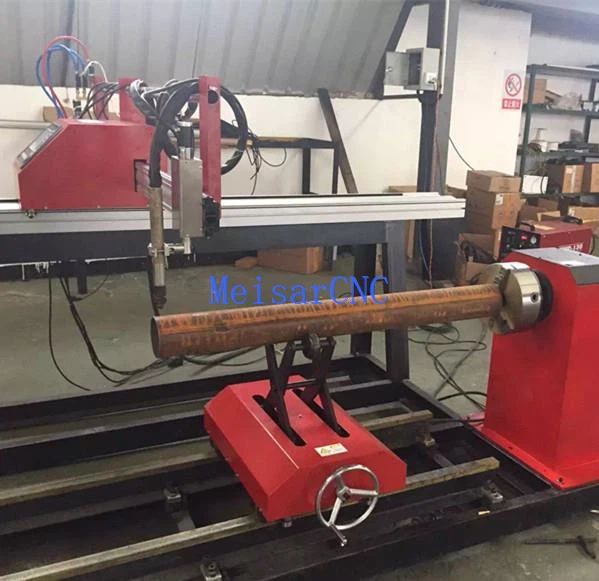

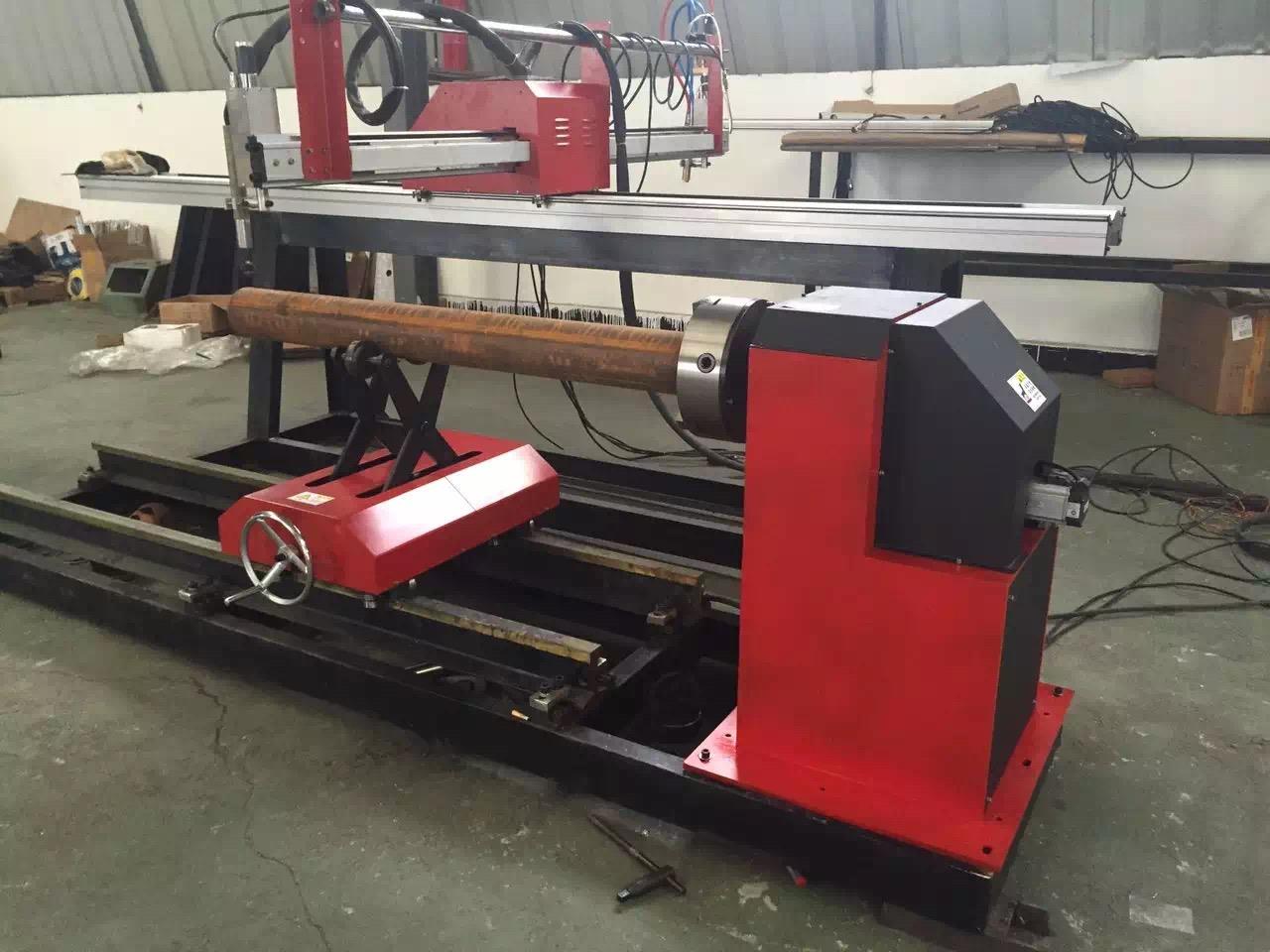

La máquina cortadora por plasma de tubos portátil MS-TP de Meisar CNC es la máquina cortadora CNC de intersección de tubos más económica, especialmente diseñada para tubos redondos con un diámetro no muy grande (diámetro 30 mm-600 mm) y puede agregar la función de corte de placas de metal. Proporciona a sus talleres de fabricación soluciones de corte por plasma CNC de tubos metálicos rápidas pero económicas.
- Estructura avanzada de corte por plasma de tuberías portátil MS-TP
1. Estructura general, buena precisión y buen estado con una larga vida útil.
2. Adecuado para diámetros: 30-300 mm, 50-600 mm.
3. Cantidad de ejes 3 ejes, 2 ejes interactivos, ahorro de costos
4. Guía lineal de Taiwán+riel de tren+cremallera y piñón G6, potente paso/servo Panasonic+caja de engranajes planetarios; transmisión precisa y estable de funcionamiento perfecto.
5. Potente controlador CNC, operación segura y fácil mantenimiento.
- Potente controlador CNC de corte por plasma de tuberías portátil MS-TP
1. Conexión USB, anidamiento visual y funcionamiento.
2. Punto de interrupción y restauración del apagado.
3. Compensación de corte.
4. Producción por lotes.
5. Biblioteca integrada-, figuras comunes, anidamiento profesional....
- Aplicaciones portátiles de corte por plasma de tuberías MS-TP
Esta máquina cortadora de tubos de metal por plasma de tipo portátil, máquina cortadora de tubos redondos de metal CNC, puede cortar tubos de acero dulce, acero con alto contenido de carbono, acero inoxidable, aluminio, cobre y otros metales no-ferrosos con corte por plasma;
Se aplica ampliamente en industrias como la de maquinaria, automóvil, construcción naval, petro{0}}química, industria bélica, metalurgia, aeroespacial, calderas y recipientes a presión, locomotoras, etc.
Mientras tanto, también es adecuado para el procesamiento de hojas, como equipos publicitarios (máquina de moldeo al vacío, máquina de grabado, máquina ranuradora, etc.), la formación de líneas de procesamiento de textos publicitarios.
Docenas de veces mayor que la eficiencia del procesamiento de corte por plasma de tuberías manual tradicional.
- Perspectivas y detalles del parámetro de corte por plasma de tuberías portátiles
Cantidad de ejes: 3 ejes, 2 enlaces
Carga estándar:<500Kg(can adjust)
Modo de corte: plasma o llama.
Grosor de la pared del tubo: 0,1-25 mm.
Elemento opcional: servo Panasonic de Japón; generador de plasma NC (fuente de alimentación); unidad de control remoto; puede agregar la función de corte CNC de hojas.
|
1 |
Modelo |
MS-TP |
|
2 |
Fuerza |
CA 220±10% VCA 50/60 Hz |
|
3 |
Modo de corte |
Plasma (se puede agregar oxicorte) |
|
4 |
Rango de corte efectivo (mm) |
30--600 mm de diámetro para tubos (se puede agregar corte de lámina de metal) |
|
5 |
longitud de los tubos |
3000-9000 mm |
|
6 |
La ovalidad de los tubos. |
Menos del 2% |
|
7 |
Velocidad de corte (mm/min) |
0-6500 mm/min |
|
8 |
Espesor de corte(Plasma) |
Según la fuente de energía del plasma. |
|
9 |
Mover precisión |
±0,2 mm/m |
|
10 |
Sistema de corte |
sistema de control SF |
|
11 |
fuente de plasma |
China fabricó Hua yuan o EE. UU. Hypertherm |
|
12 |
parada de emergencia |
Sí |
|
13 |
Temperatura de trabajo |
-5~45 grados |
|
14 |
Fuerza |
0,5 kw |
|
15 |
Materiales de procesamiento |
Hierro, láminas de acero, aluminio, láminas galvanizadas, placas de titanio y otros tipos de metales. |
RFQ relacionada: ¿Se puede utilizar este MS-TP para cortar el bisel de la tubería?
R: No, no hay función de corte en bisel de tubería. La función de biselado de tuberías necesita una máquina de corte CNC por plasma de tuberías profesional, como nuestra MS-TX, que tiene de 3 a 6 ejes interactuados.
RFQ relacionada:RFQ:¿Se puede utilizar este MS-TP para cortar tuberías rectangulares?
R:No, MS-TP solo puede cortar tubos metálicos redondos, no puede cortar tubos metálicos rectangulares.
