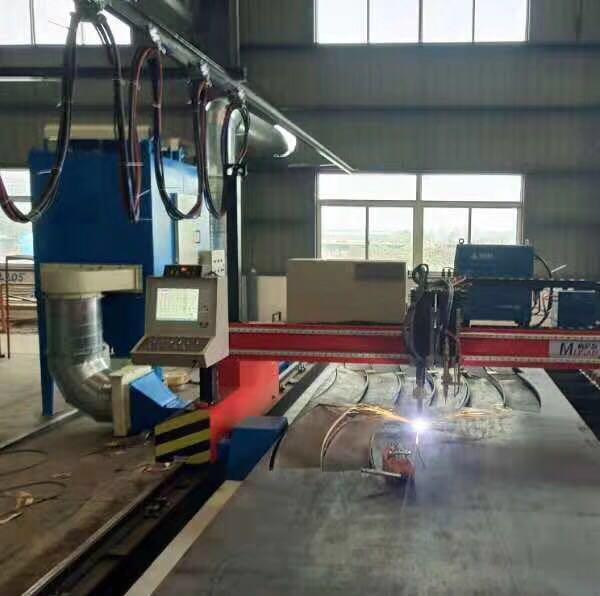

La máquina de corte por plasma cnc, tipo pórtico pesado MS-GH de Meisar CNC es la máquina de corte por plasma más eficiente, mientras que también puede ser con corte por llama cnc juntos. Proporciona a sus talleres de fabricación las soluciones de corte CNC de chapa metálica más eficientes.
Funciones:
1. Para cortar el espesor de acero dulce 0.3mm-300mm.
2. La forma puede ser de su diseño CAD o de esta biblioteca de dibujo del controlador de la máquina.
3. Puede ser corte por llama CNC y corte por plasma CNC ambos.
4. Mejor precisión de corte que el corte manual, mayor velocidad de corte y menos desperdicio de corte.
Estructura avanzada
1. Forma de caja de entrada y estructura de conducción dual, buen estado en larga vida.
2. Estructura de soldadura de caja de viga transversal, utiliza placa de acero estándar nacional de 8 mm después del corte por láser, vida útil de la cena.
3.El marco frontal es con placa de acero de 18 mm después de soldar con toda la superficie de la cepilladora, reduce en gran medida la deformación total de la máquina, mejora la precisión de la maquinaria, toda la máquina es por tratamiento térmico para eliminar el estrés, con buena rigidez, No deformación, alta precisión, peso ligero, características de pequeña inercia.
4. Bastidor de accionamiento longitudinal (bastidor de soporte): los dos extremos están equipados con una rueda de guía horizontal, que puede ajustar el grado de sujeción de la excéntrica en la parte inferior del bastidor de accionamiento, mantener toda la máquina en una dirección estable en el movimiento. Equipado con colectores de polvo de orugas, en cualquier momento para raspar los desechos acumulados en la superficie de la guía.
5.Guía lineal de Taiwán + riel de tren de acabado fino + piñón y cremallera G6, paso potente / servo Panasonic + caja de engranajes planetarios; funcionamiento perfecto transmisión precisa y estable. La transmisión longitudinal y transversal tienen una cremallera de precisión para conducir. Riel de guía cruzada que utiliza una placa de guía estirada en frío de precisión, la guía longitudinal es un riel de tren tipo tren a través del procesamiento de precisión, el dispositivo de desaceleración usa un reductor de engranajes de precisión importado de Taiwán, para garantizar la calidad de corte durante el corte en la misma dirección.
Perspectiva de parámetros
Máquina de corte de plasma pesado con oxicorte de plasma y oxicorte MS-GH | |
Ancho de haz (eje X) | 4.0m-8.0m |
Longitud del riel (eje Y) | 6m (se puede alargar) |
Ancho de corte efectivo | 3.0m (3.2m para antorcha simple) |
Longitud efectiva de corte | 4.0m |
Modo de corte | Llama y / o plasma |
Material de corte | Aleación de acero inoxidable al carbono, aluminio, zinc, etc. |
Espesor de corte de llama | 5-300mm |
Espesor de corte de plasma | Dependiendo del generador de plasma. |
Velocidad cortante | 0-6500 mm por minuto |
Objeto opcional | Cabeza extra de corte por plasma / llama |
Generador de plasma NC | |
RFQ: ¿Cuántos tipos de pórtico fabricas?
R: Producimos tres tipos de cortadora cnc de pórtico para plasma y corte por llama:
Producimos pórtico medio, haz normal 3.0-3.5m
Producimos grandes pórticos, haz normal 4.0-5.0m
Producimos pórtico pesado, haz normal 4.0-8.0m
Perspectiva de parámetros
Máquina de corte de plasma pesado con oxicorte de plasma y oxicorte MS-GH | |
Ancho de haz (eje X) | 4.0m-8.0m |
Longitud del riel (eje Y) | 6m (se puede alargar) |
Ancho de corte efectivo | 3.0m (3.2m para antorcha simple) |
Longitud efectiva de corte | 4.0m |
Modo de corte | Llama y / o plasma |
Material de corte | Aleación de acero inoxidable al carbono, aluminio, zinc, etc. |
Espesor de corte de llama | 5-300mm |
Espesor de corte de plasma | Dependiendo del generador de plasma. |
Velocidad cortante | 0-6500 mm por minuto |
Objeto opcional | Cabeza extra de corte por plasma / llama |
Generador de plasma NC | |
