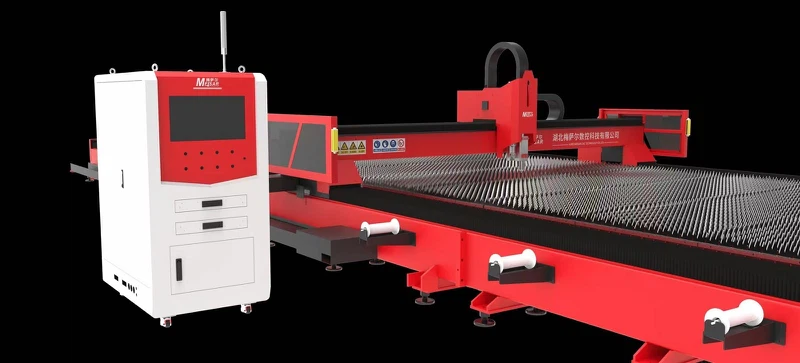

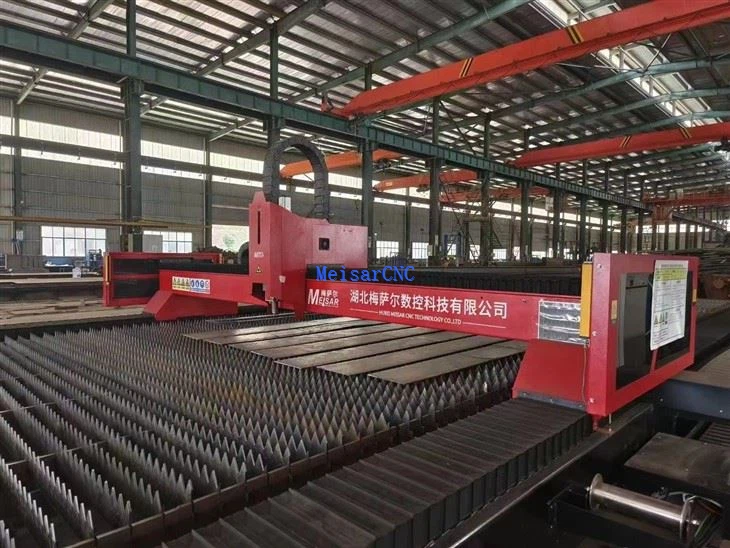

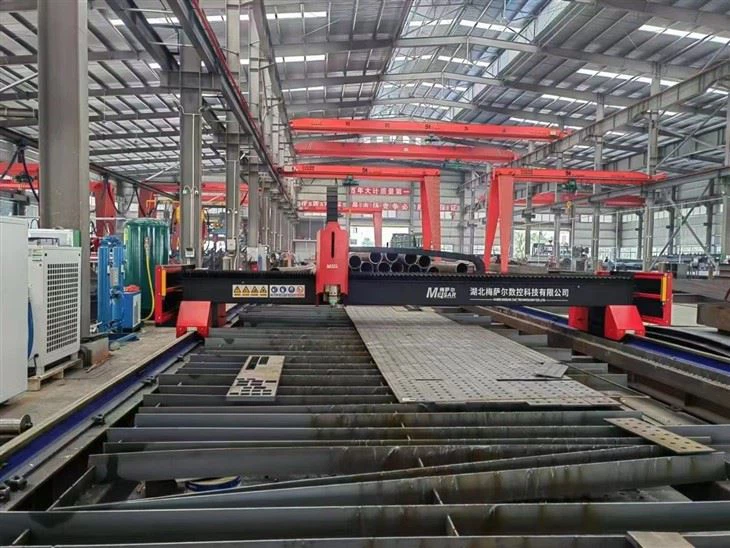

Máquina cortadora CNC con láser de fibra de pórtico (máquina cortadora CNC con láser de fibra de 12000W--30000W) MS-LG

La máquina cortadora CNC con láser de fibra de pórtico está diseñada y fabricada por Hubei Meisar CNC Technology Co., Ltd. de acuerdo con una rica experiencia en diseño de maquinaria y una amplia investigación de mercado. Esta máquina puede procesar y cortar con precisión los siguientes materiales: acero al carbono, tubos cuadrados, tubos redondos y otros materiales metálicos. Esta es la mejor solución de corte para reemplazar el corte por plasma de alta definición.





Característica de la máquina cortadora CNC láser de fibra de pórtico MS-LG:

La máquina cortadora de pórtico no tiene contacto con la pieza de trabajo y no raya la superficie de la pieza de trabajo cuando trabaja. La velocidad de corte es rápida, la incisión es suave y plana y, en general, no hay necesidad de procesamiento posterior. La zona de corte afectada por el calor es pequeña y la deformación de la placa es pequeña. La incisión está libre de tensiones mecánicas y rebabas de corte. Alta precisión de procesamiento, buena repetibilidad, sin daños a la superficie del material; La programación CNC puede procesar planos de planta arbitrarios y se pueden cortar grandes anchos de todo el tablero sin abrir el molde, lo cual es económico y ahorra tiempo. Generalmente, nuestra máquina cortadora CNC láser de fibra de pórtico MS-LG tiene las siguientes ventajas:



1. Alta eficiencia

Debido a las características de transmisión del láser, la máquina de corte por láser de pórtico tiene muchos bancos de trabajo CNC y todo el proceso de corte se puede controlar completamente numéricamente. Al operar, solo necesita cambiar el programa CNC; se puede aplicar para cortar piezas de diferentes formas.



2. Rápido

La velocidad de corte de la máquina cortadora de pórtico puede alcanzar los 25000 mm/min. Durante el proceso de corte del cortador de pórtico, no es necesario sujetar ni fijar el material.



3. La calidad del corte es muy buena.

La máquina cortadora tiene una incisión estrecha, los dos lados de la hendidura son paralelos a la superficie, la precisión dimensional de las piezas de corte puede alcanzar 0.05 mm, la superficie de corte es lisa y hermosa, y la rugosidad de la superficie es sólo decenas de micrones. No se requiere mecanizado y las piezas se pueden utilizar directamente. El material pasa a través de un cortador láser de pórtico con un ancho pequeño de la zona afectada por el calor, y las propiedades del material cerca de la hendidura apenas se ven afectadas.



Configuración de la máquina cortadora CNC con láser de fibra de pórtico (láser de fibra de 12000 W--30000máquina cortadora CNC con láser de fibra W MS-LG):

Configuración	Serie de pórtico
servo	Japón Panasonic 2,9 kw*2+1.5 KW*1+0.4 kw*1
Sistema	FSCUT12000- FSCUT20000
Reductor de engranajes	SHIMPO
Guías lineales	HIGANAR45-25
Gabinete de control eléctrico	Gabinete de control eléctrico independiente
fuente láser	12000-20000 Raycus /MAX O
Estante	APEX6
la viga	Fundición sólida de alta resistencia
Cama de máquina	Cama de la máquina de fundición





Especificación de la máquina cortadora CNC con láser de fibra de pórtico:

Rango de ancho de corte: 2,0m-10.0m

Rango de longitud de corte: 6 m-30.0m

Fuente láser: 12000w-20000W (12000w-30000W)

Espesor de corte: Acero dulce menor o igual a 50 mm, acero inoxidable menor o igual a 25 mm

Velocidad de funcionamiento (máx.): 25000 mm/min



Plataforma de máquina cortadora CNC con láser de fibra de pórtico:

* Adopta extracción de aire.

* Con el pórtico de acero de tercera generación, que se fabrica con estándares aeroespaciales y está formado por 4300 toneladas de moldeo por extrusión de prensa, después del tratamiento de envejecimiento, su resistencia puede alcanzar 6061 T6, que es la resistencia más fuerte de todos los pórticos, resistencia a la corrosión y antioxidación. , baja densidad y aumenta considerablemente la velocidad de procesamiento.

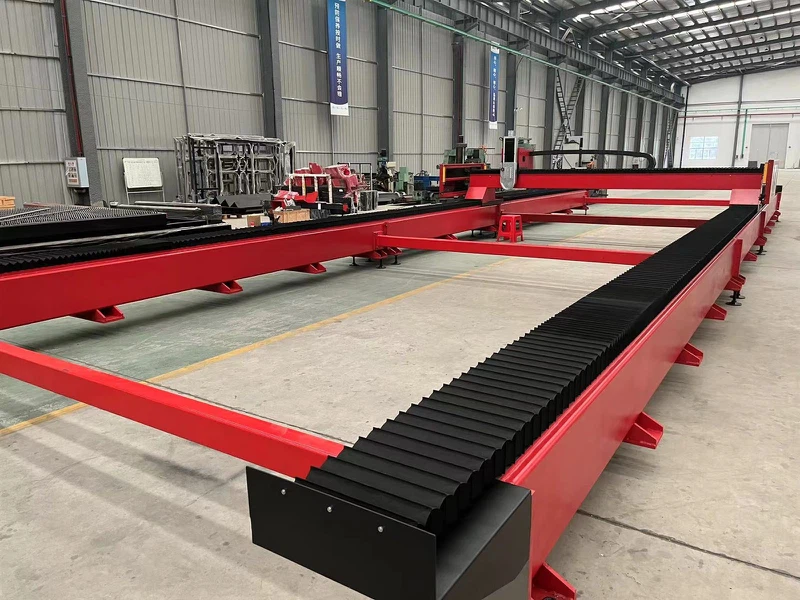

* La estructura interna de la cama adopta la estructura de panal de metal aeronáutico, que está soldada por varios tubos rectangulares.

* Los refuerzos están dispuestos dentro de los tubos para aumentar la resistencia y la resistencia a la tracción del lecho; también aumenta la resistencia y estabilidad del riel guía para evitar eficazmente la deformación de la cama.

* Alta resistencia, estabilidad y resistencia a la tracción, lo que garantiza 20 años de uso sin distorsión;

* El espesor de la pared del tubo rectangular es de 10 mm y pesa 4500 kg.



* Cabezal de corte por láser; Puede enfocar automáticamente. Sin enfoque manual, el software ajusta automáticamente la lente de enfoque para realizar placas de perforación y corte automáticas de diferentes espesores.
* La velocidad de ajuste automático de la lente de enfoque es diez veces mayor que la del ajuste manual.
* Rango de ajuste más grande, rango de ajuste {{0}} mm~ +10 mm, precisión 0.01 mm, adecuado para diferentes tipos de placas de 0 ~ 20 mm.
* Larga vida útil, la lente colimadora y la lente de enfoque tienen un disipador de calor de refrigeración por agua que reduce la temperatura del cabezal de corte para mejorar la vida útil del cabezal de corte.
* La máquina cortadora por láser de fibra CNC Hubei Meisar está equipada con una cremallera Atlanta alemana, un motor Yaskawa japonés y un reductor Neugart alemán.
* La precisión de posicionamiento de la máquina herramienta puede ser de 0.02 mm y la aceleración de corte es de 1,5 g. La vida laboral es de hasta 10 años.



Máquina cortadora CNC con láser de fibra de pórtico SISTEMA DE GESTIÓN DE CALIDAD

Hubei Meisar CNC es uno de los mayores proveedores de equipos de corte en el centro de China. La empresa se dedica principalmente a máquinas de corte por láser CNC, máquinas de corte por plasma CNC, máquinas de corte de tubos/tubos CNC, etc. Meisar CNC tiene 14 años de historia y presta servicios en más de 80 países y regiones.

Meisar CNC tiene un estricto sistema de control de calidad y un equipo de gestión de calidad. Cumplir estrictamente con los estándares generales de la industria y las directrices de la empresa. Implemente un monitoreo de calidad desde todos los aspectos de I + D, producción y posventa de equipos láser, para garantizar que cada dispositivo pueda cumplir con los requisitos del cliente.

Inspección entrante de la cortadora del CNC del laser de la fibra del pórtico

Para cada parte de la máquina, Meisar CNC controla estrictamente la calidad.

No solo se exigirá a los proveedores que proporcionen informes de inspección de calidad, sino que también se llevará a cabo un estricto control de calidad cuando las piezas estén en fábrica.

Prueba de fuente láser	Prueba de cabezal láser	Detección de vía cuadrada	Detección de bastidores	Pruebas de motor/reductor
El ancho, la frecuencia de repetición y la potencia máxima del pulso láser se detectan mediante detectores fotoeléctricos y un osciloscopio.	Prueba de estabilidad y prueba de envejecimiento del cabezal láser.	Probar la planitud y rectitud de la vía para garantizar que la máquina funcione sin problemas.	Se prueba principalmente la precisión y la coherencia entre el engranaje y la cremallera.	Ajustaremos la idoneidad de la máquina mediante experimentos vacíos continuos.

Control de procesos de la cortadora del CNC del laser de la fibra del pórtico MS-LG

El proceso de ensamblaje de la máquina también afectará la sensación del cliente al usar la máquina. Por lo tanto, en el proceso de ensamblaje de la máquina, Meisar CNC desde la bancada de la máquina más básica hasta el ensamblaje final de toda la máquina sigue estrictamente el estándar de gestión de calidad. .

Soldadura de bancada de máquina	Fresado de pórtico	Montaje en bastidor guía	Instalación de otras piezas de hardware
El marco de la cama está soldado con un cuadrado de 10 mm de espesor y alta resistencia.	Meisar CNC dispone de su propio fresado tipo pórtico.	La rectitud de la cremallera guía está garantizada mediante el uso de un colimador láser.	Instalamos el motorreductor estrictamente de acuerdo con el proceso de producción estándar y el estándar.

Inspección previa a la entrega de la máquina de corte CNC con láser de fibra de pórtico MS-LG

La máquina aceptará una serie de pruebas de calidad, respectivamente, desde el rendimiento, la estabilidad, el ajuste, la practicidad y otros aspectos de consideración, por incumplimiento de la parte estándar de los arreglos de depuración y mantenimiento, para garantizar que la fábrica final, La máquina está en las mejores condiciones.

Informe de inspección	Toda la máquina está equipada con una prueba sin carga	Prueba de corte de material	embalaje de la máquina
Cada componente de la máquina, cada rendimiento, cada parámetro se prueba cuidadosamente.	Garantice la precisión del corte mediante la verificación del interferómetro láser y pruebas de 24 horas, y asegúrese de que la máquina esté en las mejores condiciones.	Antes de la entrega, se cortarán diferentes materiales metálicos, se observará el efecto de corte y luego se ajustarán según las necesidades.	El equipo láser requiere múltiples medidas de protección durante el proceso de embalaje para garantizar que cada componente no se vea afectado por la colisión.
